Sistema magnetometro integrato ultrasensibile nell’aria alimentato dai sensori magnetometrici a campo totale atomici QuSpin QTFM Gen-2

Le applicazioni tipiche sono:

  • Ricerca di UXO (ordigni inesplosi) e mine terrestri in involucri metallici
  • Rilevamento di metalli vaganti e GET (strumenti di impegno a terra) persi
  • Localizzazione di infrastrutture interrate (tubi metallici e cavi schermati)
  • Indagini ambientali per pozzi, tubazioni e serbatoi di stoccaggio abbandonati in modo rapido e con posizionamento preciso
  • Geologia e prospezione mineraria: indagini per variazioni regionali del campo magnetico
  • Archeologia

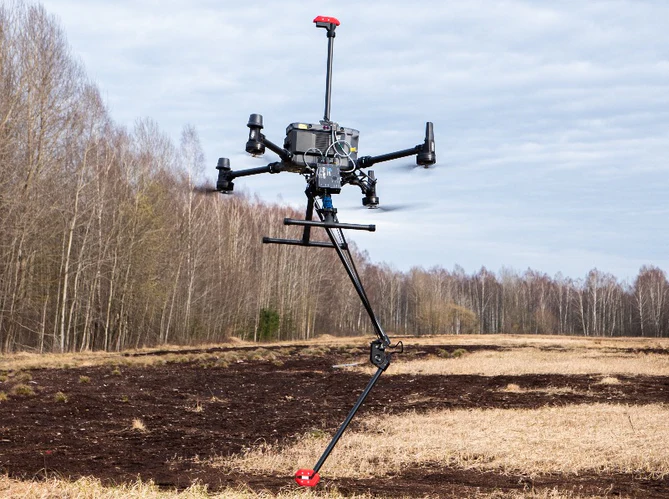

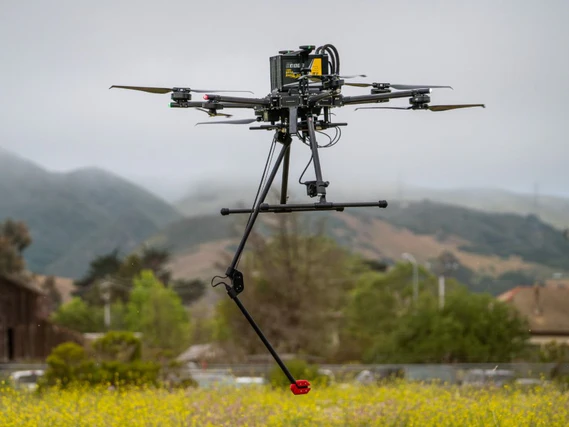

Il supporto sensore auto-ripiegabile consente un facile decollo e atterraggio senza richiedere qualifiche aggiuntive per l’operatore del drone, come invece avviene per i sensori magnetici su cavi di sospensione.

Varianti

MagNIMBUS offre due configurazioni:

  • Gradiometro. Questa configurazione semplifica l’elaborazione dei dati e rende non necessaria la stazione base del magnetometro. Ulteriore vantaggio: il gradiometro rende possibili rilievi magnetici in prossimità di sorgenti di campi EM come le linee elettriche.

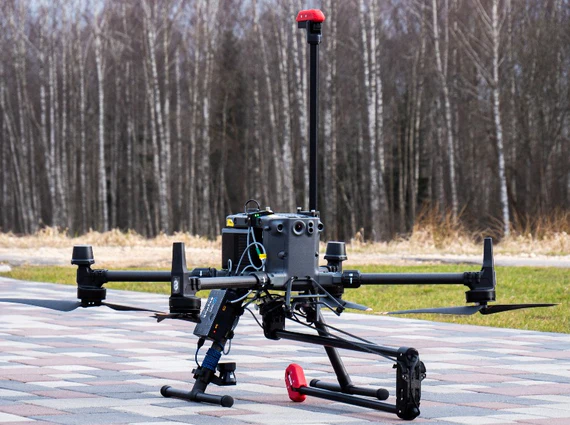

  • Configurazione con sensore singolo con supporto pieghevole. Le funzionalità di rilevamento sono le stesse dell’impostazione del gradiometro, ma richiedono specialisti più esperti per l’elaborazione dei dati; in alcuni casi è consigliata la stazione base del magnetometro.

Note sul rilevamenti di mine/ordigni inesplosi:

Il sistema è in grado di rilevare una vasta gamma di oggetti, a partire da granate a mano (la distanza stimata tra sensore e bersaglio per rilevare un oggetto come la granata F1 è di 0,5 m) fino a grandi ordigni inesplosi, come le bombe aeree, a una distanza di alcuni metri.

Mentre i magnetometri possono rilevare alcuni tipi di mine terrestri (ad esempio mine anticarro M15, M6, TM-62M; mine antiuomo M16, PROM-1, OZM-3, OZM-4, OZM-72 e tipi simili con quantità considerevoli di metalli ferrosi), la ricerca delle mine non è un’applicazione diretta dei magnetometri poiché non sono in grado di rilevare la maggior parte dei tipi di mine terrestri moderne. Ciò significa che il sistema non dovrebbe mai essere utilizzato per confermare l’assenza di mine terrestri (e piccoli ordigni) in determinate aree, ma può essere una risorsa preziosa durante l’indagine non tecnica (NTS) o l’indagine tecnica (TS) per confermare la presenza di UXO/mine terrestri con notevole quantità di metalli ferrosi.
